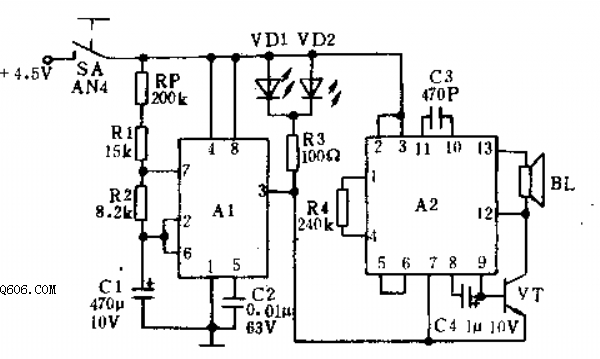

工作原理如图所示。C1、RP、R1、R2 及时基集成电路 A1 等元件组成了可调定时控制电路，发光二极管 VD1、VD2、模拟猫叫集成电路 A2、三极管 VT 及扬声器 BL 等元件组成声光受控电路。闭合 SA，电源（4.5 V）经 RP、R1、R2 给 C1 充电。当 C1 两端电压充到使 A1 的 2、6 脚大于 2/3 电源电压时，A1 的 3 脚输出低电位，8 脚与 3 脚间的电压为 3 V，VD1、VD2 显示亮光信号，A2 的 3 脚与 7 脚两端获得 3 V 电压而起振工作，经 VT 放大后 BL 发出猫叫声。与此同时，C1 开始经 R2 和 A1 的 7 脚对 1 脚放电。当 C1 两端电压放电到使 A1 的 2、6 脚小于 1/3 电源电压时，3 脚输出高电位，A1 的 8 脚与 3 脚间电压为 0.3 V，VD1、VD2 显示消失，A2 停振、BL 不发声。此刻电源又将对 C1 充电。如此周期性地往复循环下去。
